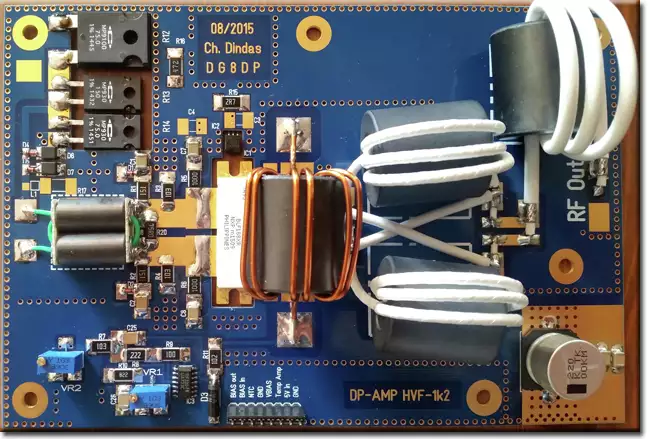

DP-AMP HVF-1k2 Modul

Das PA-Modul HVF-1k2 ist ein modernes und leistungsstarkes Endstufen-Modul.
Es wurde sehr viel Wert auf hohe Qualität und nachvollziehbare Messwerte gelegt.

Das HVF-1k2 verfügt im Eingang über die Möglichkeit ein optionales 15dB Dämpfungsglied für Transceiver der 100W Klasse zu bestücken, somit ist der Eingang unempfindlich gegen sogenannte Power Peaks.
Als zusätzlicher Schutz wurden vor dem 4:1 Übertrager TVS-Dioden (Suppressordioden) eingefügt, diese schützten die empfindlichen Gates zusätzlich vor zu hoher Eingangsleistung.

Optional ist eine Preemphasis möglich. Hierzu kann der Eingangspfad mittels einer kleinen Induktivität so angepasst werden, dass die Low-Bands etwas bedämpft werden und der Gain etwas gleichmäßiger auf alle Bänder angepasst wird.

Um die Temperatur möglichst gut ermitteln zu können, ist neben dem BLF188XR ein digitaler Temperatursensor verbaut, ein DS18B20 welcher per One-Wire-Bus die gemessene Temperatur an der Steckerleiste zur Verfügung stellt.

Die Arbeitspunktstabilisierung für den AB-Betrieb wurde klassisch mit einem stabilisierten Regelkreis realisiert, welcher sich schon in der HF-1200 bewährt hat.

An der Steckerleiste kann zum Senden die BIAS-Spannung geschaltet. Der NTC für die Temperaturkompensation wird dort angeschlossen und die BIAS-Spannung kann dort kontrolliert werden.

Sämtliche eingesetzte Materialien werden sorgfältig ausgewählt, Kondensatoren der Klasse 1 in C0G Low ESR und mit der nötigen Strom- & Spannungsfestigkeit, echtes 18 Ohm Kabel für den TLT Balun und hochwertiges Teflonkoaxkabel für den 1:1 Balun im Ausgang.

Die Platine wird in Deutschland gefertigt und besteht aus 135μm Kupferauflage.

Technische Daten:

Frequenzbereich 1,8 MHz - 70 MHz
Leistung typ. 1000W+ CW
IMD3 typ. 36 dBc
Betriebsspannung 40 VDC - 55 VDC
Stromaufnahme max. 35 A
Eingangsleistung 500 mW - 100 W
Dämpfungsglied 3 dB - 15 dB optional
Eingangsschutz TVS-Dioden
Preemphasis Optional
Temperaturmessung digital One Wire


DG8DP - Christian Dindas - Stand 12/2024
