DP-AMP Sixty One PA-Modul

Das PA-Modul der HVF-1k2 ist absolut stabil gelaufen und brachte die volle Leistung des LDMOS von 1,8 MHz (160m) bis 50 MHz (6m) problemlos. Was sollte man da verbessern?
Vielleicht war es doch Zeit auch an das 70 MHz (4m) Band zu denken? Vielleicht gibt es ja in der Zukunft dort die Möglichkeit mehr Leistung zu machen, zudem denke ich auch Global und andere Länder gestatten mehr Leistung in diesem Band.

Bei 70 MHz musste ich mir den Eingang und Ausgang noch mal vornehmen.
Was bis 50 MHz funktioniert, funktioniert nicht unbedingt bis 70 MHz.
Als erstes wechselte ich den Eingangstrafo, das Design ist ebenso kein Geheimnis wie der Doppelkern-Trafo den ich bereits einsetzte. Dieser neue Trafo geht problemlos bis 70 MHz und ist zudem noch einfacher zu beschaffen.

Im Ausgangskreis hatte ich seit der HF-1200 die Kreuzleitung vor 1:9 Trafo. Bei 70 MHz ging das nicht mehr und ich entschloss mich auch hier den Trafo anzupassen.

Mehr Änderungen waren nicht nötig um nun von 1,8 MHz (160m) bis 70 MHz (4m) senden zu können.

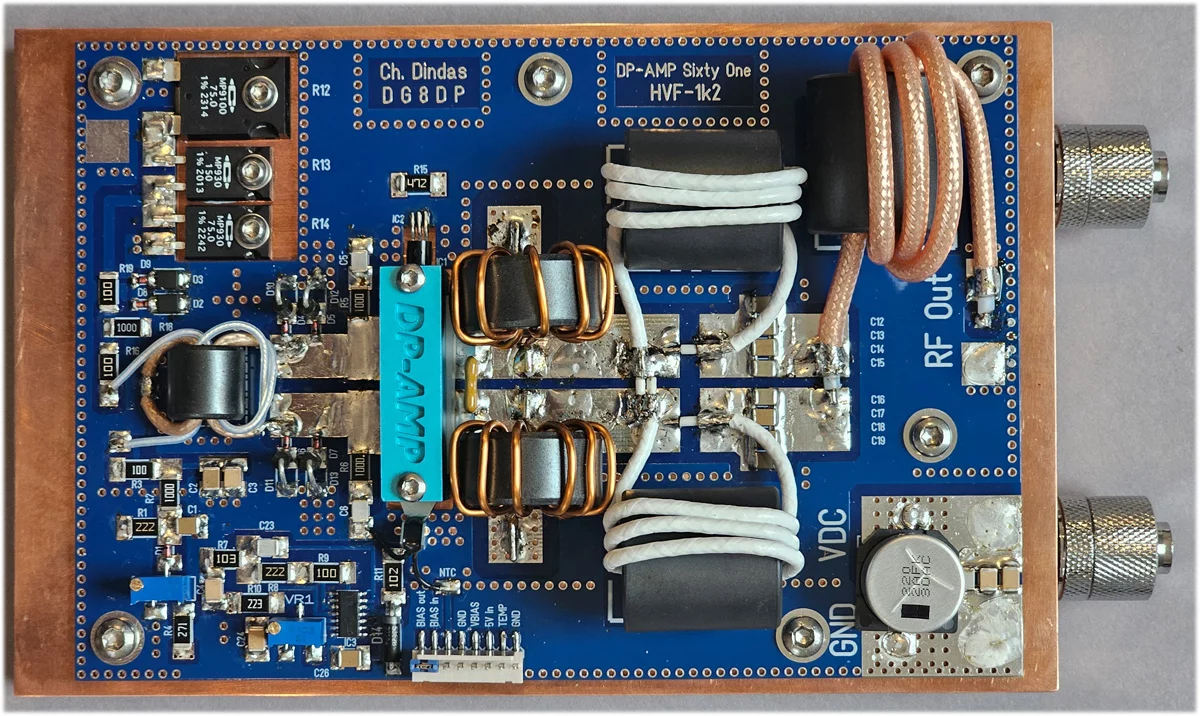

Das PA-Modul Sixty One 1k2 ist ein modernes und leistungsstarkes Endstufen-Modul.
Es wurde sehr viel Wert auf hohe Qualität und nachvollziehbare Messwerte gelegt.

Das Sixty One 1k2 Modul verfügt im Eingang über die Möglichkeit ein optionales 15dB Dämpfungsglied für Transceiver der 100W Klasse zu bestücken, somit ist der Eingang unempfindlicher gegen Power Peaks.
Als zusätzlicher Schutz wurden vor dem 4:1 Übertrager TVS-Dioden (Suppressordioden) eingefügt, diese schützten die empfindlichen Gates zusätzlich vor zu hoher Eingangsleistung. Vier weitere TVS-Dioden befinden sich direkt an den Gates.
Viele Anbieter verzichten auf diesen Schutz, sicherlich funktioniert das auch ohne Schutz, man sollte sich aber überlegen ob man Risiken eingeht wenn diese vermeidbar sind.

Um die Temperatur möglichst gut ermitteln zu können, ist neben dem MRFX1k80H ein digitaler Temperatursensor verbaut, ein DS18B20 welcher per One-Wire-Bus die gemessene Temperatur an der Steckerleiste zur Verfügung stellt. Die Temperaturmessung muss zwingend so nah wie möglich am LDMOS stattfinden.
Wärme im Kupfer breitet sich nicht mit Lichtgeschwindigkeit aus!
Ein toller Marketing Trick: Messung der Temperatur weiter entfernt vom LDMOS, dort ist die Temperatur deutlich geringer und der Hersteller kann die Endstufe als wesentlich kühler verkaufen.
Marketing oder eigentlich schon Betrug?

Die Arbeitspunktstabilisierung für den AB-Betrieb wurde klassisch mit einem stabilisierten Regelkreis realisiert, welcher sich schon in der HF-1200 bewährt hat.
Hier gibt es auch wilde Schaltungen die fleißig kopiert werden, sauber ist das nicht was man dort zu sehen bekommt. Es werden teils 0815 Dioden verwendet und die Kennlinienänderung durch die Wärme weit weg vom LDMOS ändert dann die Spannung ein bisschen.

An der Steckerleiste kann zum Senden die BIAS-Spannung geschaltet. Der NTC für die Temperaturkompensation wird dort angeschlossen und die BIAS-Spannung kann dort kontrolliert werden.

Sämtliche eingesetzte Materialien werden sorgfältig ausgewählt, Kondensatoren der Klasse 1 in C0G Low ESR und mit der nötigen Strom- & Spannungsfestigkeit, echtes 18 Ohm Kabel für den TLT Balun und hochwertiges Teflonkoaxkabel für den 1:1 Balun im Ausgang.
Hier wird oft gespart und es werden zwei oder drei 50 Ohm Kabel parallel geschaltet nur um etwas Geld zu sparen, 17 Ohm Kabel sind problemlos verfügbar!

Technische Daten:
